Guarnizione di gomma del piatto dello scambiatore di calore di Sondex Danfoss S7 S7A per lo scambiatore di calore di piccola dimensione del piatto

Piatto dello scambiatore di calore di Sondex/Danfoss S7/S7A e guarnizione di gomma per lo scambiatore di calore di piccola dimensione del piatto

Costruzione dello scambiatore di calore del piatto di S7/S7A




Pagina	Piatti	Guarnizioni
Lo scambiatore di calore consiste di un piatto della struttura (testa), di una pressapellicola (seguace), di una barra di trasporto, di una barra più bassa e di una colonna. I bulloni del legame (premere) sono utilizzati per premere insieme il pacchetto del piatto. La dimensione ed il numero è secondo il tipo di scambiatore di calore.	Il pacchetto del piatto consiste dei piatti con una scanalatura lungo l'orlo del piatto ed intorno ai porti. Il numero dei piatti è come pure dimensione e dimensione, dipendente sull'uscita termica richiesta. Secondo i piatti inossidabili dell'applicazione o di titanio ha potuto essere usato	La scanalatura ha fornito nei piatti tiene la guarnizione speciale. Lo scopo di questa guarnizione è di impedire il miscuglio dei media e la perdita all'esterno. Le guarnizioni sono selezionate per essere adatta alla combinazione reale di temperatura, la resistenza e possibile chimici altre circostanze da considerare. Possono essere fornite in Viton, in nitrile o in EPDM.

Specificazione di Plate Heat Exchanger del modello di S7/S7A


Area	0.07㎡
Angolo di teta del piatto	55° 125°
Diametro del collegamento	60mm
Il piatto ondula lo spessore	2,6 millimetri
Larghezza di Length* del centro del piatto	394*126 millimetro
Forma Length*Width del piatto	498*230 millimetro



Informazioni tecniche dello scambiatore di calore del piatto di S7/S7A





Pagina	Struttura dipinta Struttura di acciaio inossidabile, progettata per l'alimento e l'industria quotidiana Entrambe le strutture viene con le viti di chiusura disposte intorno al bordo della struttura.
Pressione di progettazione	Strutture dipinte: 1.0/1.5/2.5 Mpa. (145/217/362 di PSI) Struttura di acciaio inossidabile: 1.0/1.6 Mpa (145/232 di PSI)
Strutture intermedie	Strutture intermedie e blocchi d'angolo in acciaio inossidabile.
Collegamenti	» Flangia DN150/6 in acciaio al carbonio, rubberlined o cladded con AISI 316 o di titanio Sindacati della latteria DN100/4», DN125/5» e DN150/6» Secondo tutte le norme conosciute.
Materiale di piatto	AISI304/316, 254 SMO e titanio.  Altri materiali disponibili a richiesta.
Guarnizioni	La guarnizione è disposta nella scanalatura chiusa della guarnizione, che è costituita dai piatti. Questa progettazione rende il piatto adatto ad alte pressioni di esercizio. I piatti sono guidati forte durante il montaggio dello scambiatore di calore del piatto. Materiali: NBR, EPDM e Viton. Altri materiali disponibili a richiesta.
Attrezzatura extra	Copertura di sicurezza in acciaio inossidabile Rivestimento d'isolamento Chiave di montaggio Piedi del fondamento per la struttura comune Flangia dello strumento Termometro e manometro

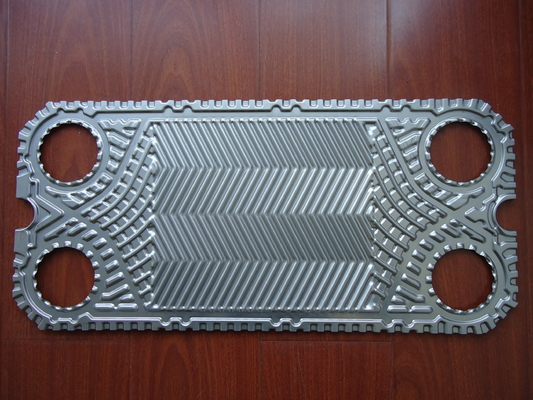

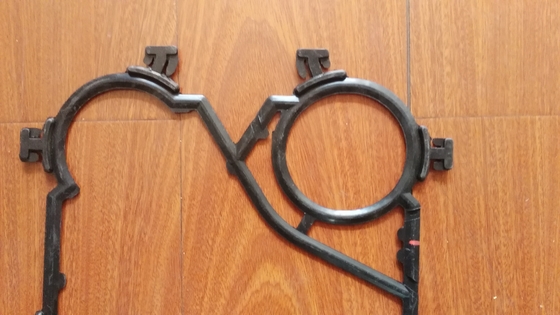

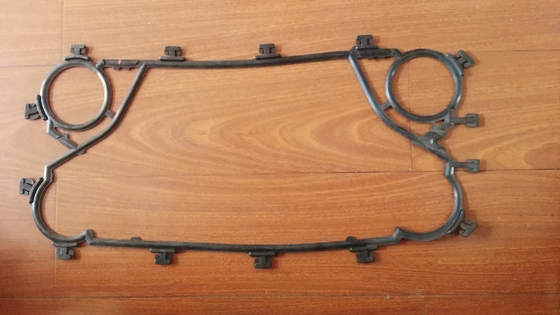

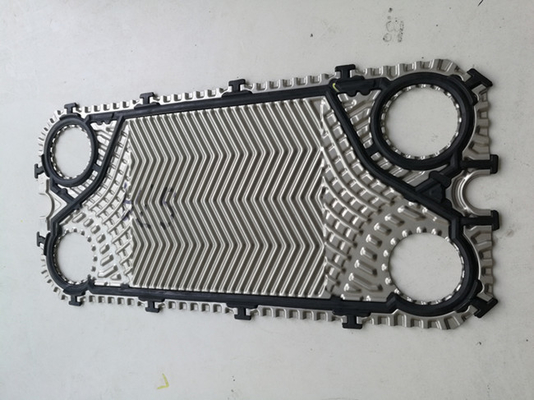

Immagini della guarnizione & del piatto dello scambiatore di calore del piatto di S7/S7A









Strutture di S7/S7A



Numero dei piatti	L (lunghezza) della struttura (millimetro)	W (millimetro)	H (millimetro)	Peso massimo, vuoto (chilogrammi)	Tipo di collegamento
S7A IS16
7-39	429	300 (11,81")	745 (29,33")	111	Flang DN50 o 2" tubo filettato BSP
40-76	629			135
77-150	1029			181
151-206	1329			215
207-243	1529			240
244-336	2029			297
S7A IG16
7-50	437	300 (11,81")	694 (27,32")	116	2" tubo filettato BSP
51-69	537			127
70-87	637			139



Caratteristica del piatto di PHE



	CARATTERISTICA	VANTAGGI	CHE COSA È NELL'IT PER VOI!
	AREA DI DISTRIBUZIONE	Distribuzione di flusso efficiente	Impedisce la cattiva distribuzione
B	AREA DI TRASFERIMENTO ONDULATA DEL PIATTO PATTERN-HEAT	Promuove la turbolenza, minimizzano l'insudiciamento	Effetto di recupero eccellente di calore Massimizzi il tempo di esecuzione
C	PIATTO CHE CHIUDE I SISTEMI A CHIAVE	«La serratura d'angolo» e «i concetti della serratura della bolla» assicurano un pacchetto stabile e bene stato allineato del piatto quando l'unità è chiusa	Operazione sicura ed economica Alta utilità Tempo morto minimo di servizio

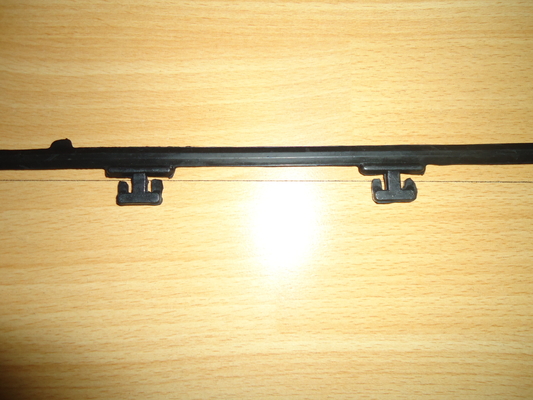

D	SISTEMA DELLA GUARNIZIONE DI EASYCLIP	La guarnizione smussata orla facilmente la clip nel posto facendo uso dei vostri deflettori Resta saldamente sul posto e fornisce l'alta integrità di sigillatura	Operazione affidabile Facile e rapido sostituire Nessun utensile speciale ha avuto bisogno di







Tipo della guarnizione di PHE



Controlli prego il loro sono tre che il tipo di modello comune della guarnizione è utilizzato sempre nella marca di Sondex.





Tipo del piatto di PHE



«Avvii il piatto con il piatto di flusso della mano sinistra del "" della guarnizione con il piatto destro di flusso del "" della guarnizione con la guarnizione» piastra laterale con la guarnizione»



                        Piatto lungo termico                                                  Breve piatto termico







• Sistema d'attaccatura: I piatti caratterizzano un sistema d'attaccatura di rinforzo. Il sistema d'attaccatura aiuta i piatti per resistere alla forza di rafforzamento potente ed impedisce il cattivo allineamento ed i crolli d'angolo. Ciò rende a piatti un investimento solido, poichè la vita dei piatti è aumentata e la durata di servizio è ridotto.
• Area di distribuzione: L'area di distribuzione sui piatti è destinata per impedire le zone stagnanti ed assicura anche una distribuzione dei media attraverso l'intero piatto. Ancora, la perdita di pressione nell'area di distribuzione è minima ed usata sull'area della trasmissione del calore invece, che provoca la migliore efficienza della trasmissione del calore.
• Area della trasmissione del calore: Con un'area massimizzata della trasmissione del calore, possiamo ridurre il numero totale dei piatti stati necessari per la prestazione ottimale. I nostri modelli del piatto sono regolati per ogni applicazione e forniscono i termini migliori per le soluzioni del trasferimento di calore. M&C vi hanno lasciato dial-up la vostri efficienza e quadrante giù il vostro consumo di energia.



Servizio e manutenzione dello scambiatore di calore del piatto di M&C



Possiamo aiutarvi ad evitare i problemi prima che sorgano con un programma su misura, varianti dal supporto completo di manutenzione all'assistenza ad-hoc. Risolveremo il programma più adatto con voi per effettuare i sistemi diagnostici della prestazione, cheaning ed ispezioni del piatto, errore controllanti con le sostituzioni rapide e le riparazioni come richiesto.



I nostri negli tecnici esperti smantelleranno rapidamente i vostri scambiatori di calore ed esperto puliranno ogni piatto facendo uso dei metodi economici e rispettosi dell'ambiente. Avremo vostra capacità in servizio dell'installazione in pieno ancora in nessun tempo. Siamo completamente attrezzati eseguire il CIP (che pulisce sul posto) nel possibile.



Se il vostro scambiatore di calore del piatto è difettoso o meno performante, i nostri servizi di riparazione ristabiliranno la vostra installazione a stato di funzionamento in un istante. Sostituiamo le guarnizioni difettose o indossate come pure i piatti nocivi o colanti, con gli originali o le sostituzioni di alta qualità che abbinano perfettamente le specifiche della vostra installazione.



Possiamo anche analizzare la vostra messa a punto corrente per determinare se l'installazione può essere ottimizzata, per esempio aumentando il numero dei piatti nello scambiatore di calore. Ciò è un aggiornamento per il vostro intero sistema, come scambiatori di calore più efficienti migliorare la prestazione globale mentre abbassa i costi energetici.



Qualunque i vostri bisogni, i nostri gruppi di servizio dedicato stanno facendo una pausa per aiutare.



Controllo di qualità



I nostri ispettori controlli qualità esaminano meticoloso i piatti per i difetti. Effettuiamo le prove della tintura per scoprire le perdite potenziali nei piatti ed eseguiamo le prove del gas per ammoniaca gli scambiatori di calore della base di appoggio.



Ogni piatto deve rispondere alle nostre esigenze rigorose di qualità prima della spedizione ai nostri clienti, per assicurare una soluzione durevole con una vita lunga.



Possiamo realizzare i sistemi diagnostici sul posto. Se scopriamo i piatti colanti nella vostra installazione corrente, possiamo sostituirli con i piatti ad alto rendimento che aumentano il relability e l'efficienza del vostro sistema.





Soluzione dei problemi di PHE



Se avete problemi con il vostro tipo di piatto scambiatore di calore, nella maggior parte dei casi questi possono essere risolti dal vostro proprio personale. Trovi prego il meglio possibile sotto un riassunto delle cause e delle soluzioni possibili di problemi.



Un termine per il perfetto funzionamento continuo del vostro tipo di piatto scambiatore di calore è in stretta conformità con i valori ammissibili per pressione e la temperatura ha citato sulla targhetta.

Superando questi valori, proprio mentre i picchi di breve durata di una pressione danneggieranno l'unità e saranno la causa dei problemi.



Per evitare le riparazioni costose, vi consigliamo di avere il lavoro e la manutenzione dell'installazione effettuati dal personale correttamente formato. Potete anche contattarci.



Problema	Causa possibile	Soluzione possibile
Perdita	Ai collegamenti	Controlli i manicotti di gomma (se adattato) Controlli la guarnizione della flangia (se adattato) Controlli il giunto circolare Misura i tubi senza tensione
	Mescolanza di primario e di secondario   circuito	Controlli i piatti per vedere se ci sono i fori e/o crepe
	In pacchetto del piatto	Controlli l'assemblea Controlli lo stato delle guarnizioni Controlli la posizione adeguata della guarnizione
	Le condizioni di gestione deviano   dalla specificazione	Regoli le condizioni di gestione
Insufficiente   Capacità	Aria nel sistema	Disaeri la rete di tubazioni Controlli il lavoro del tubo per vedere se c'è trappole di aria possibili
	Le condizioni di gestione deviano   dalla specificazione	Regoli le condizioni di gestione
	Lo scambiatore di calore è sporco	Pulisca lo scambiatore di calore
	I collegamenti sono stati   scambiato	Rifaccia il lavoro del tubo
Troppo alto   perdita di pressione	Flusso grande il flusso di progettazione	Regoli il flusso
	Canali in piatti bloccati	A livello/pulito
	Misure sbagliate	Controlli il manometro
	Deviazione media dalla progettazione	L'aggiunta per esempio di antigelo aumenterà la perdita di pressione
	Aria nel sistema	Disaeri la rete di tubazioni Controlli il lavoro del tubo per vedere se c'è trappole di aria possibili



Immagini dello scambiatore di calore del piatto







Il calore di M&C si separa il profilo



Le parti il Co., srl del calore di M&C è fondata a Wuxi, Jiangsu. M&C è specializzato in attrezzatura di progettazione e fabbricante del trasferimento di calore di alta qualità. La gamma di prodotti comprende i piatti & guarnizioni, scambiatori di calore del piatto, scambiatori di calore gasketed e scambiatori di calore brasati. Quindi, come uno dei pochi produttori universalmente, M&C offre le soluzioni con le progettazioni termodinamiche ottimali per le industrie differenti e virtualmente tutte le applicazioni.

M&C gli forniscono servizio degli accessori della un-fermata, la multuple-marca & le alternative di modello multiple per la vostra scelta. Soddisfaremo tutte le vostre richieste dello scambiatore di calore del piatto e terremo la vostra macchina che corriamo contunously con il nostri stoccaggio ricco e risposta rapida.

Inoltre, abbiamo un sistema rigoroso di servizio di assistenza al cliente e di controllo di qualità, da materiale acquistanti al pacchetto del prodotto finito finché il prodotto non abbia ricevuto in buone condizioni. I nostri prodotti sono stati ampiamente usati dappertutto in vari campi.







Piatti & guarnizioni che dello scambiatore di calore del piatto di M&C altri modelli raccomandano



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 ecc;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL ecc;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 ecc;

API/Schmidt - sigma 7, sigma 9, sigma 13, sigma 26, sigma 27, sigma 36, sigma 66, sigma 106, sigma 229, stella 45, stella 90 di sigma di sigma ecc;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 ecc;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 ecc;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L ecc;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 ecc;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP ecc;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M ecc;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 ecc;



Merci dello scambiatore di calore del piatto di M&C pronte alla consegna
